Что такое подключение 69 ТВВ у радиаторов Arbonia и как работает

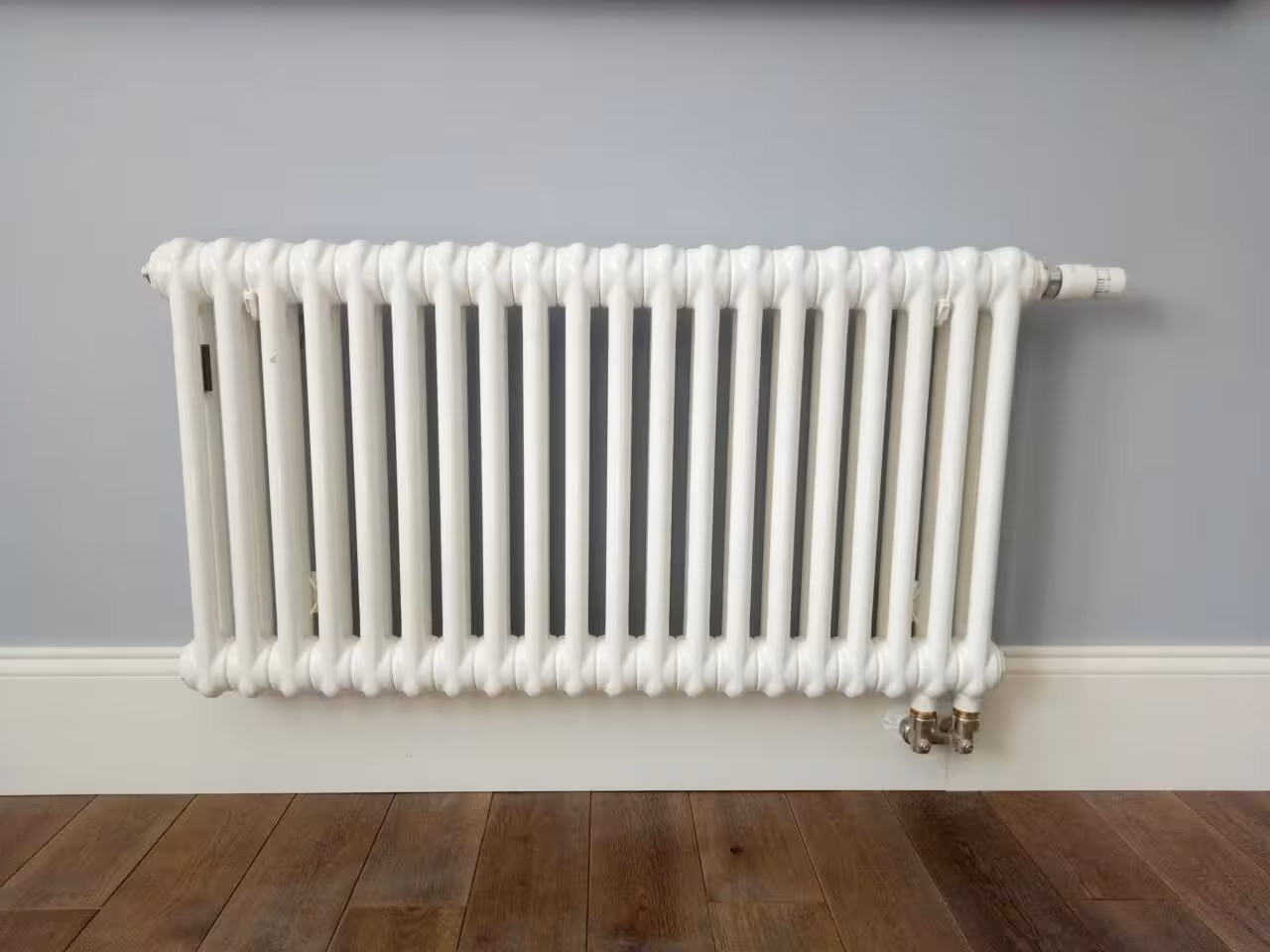

Радиаторы Arbonia с подключением 69 ТВВ оснащаются встроенным термостатическим вентилем (термовентилем), установленным сверху. Такая конструкция упрощает монтаж, делает систему отопления более аккуратной и позволяет установить термоголовку без дополнительных клапанов или фитингов.
Что представляет собой подключение 69 ТВВ?
Тип подключения 69 ТВВ (ТВВ = термовентиль встроенный верхний) применяется в трубчатых радиаторах Arbonia Ventil. Это модификация с встроенным термостатическим клапаном, расположенным в верхней части коллектора.
👉 Смотреть радиаторы Arbonia с подключением 69 ТВВ
Особенности конструкции:
- Подключение — нижнее, двухточечное, с межосевым расстоянием 50 мм;
- Термоклапан уже интегрирован в радиатор;
- Расположение клапана — в верхнем коллекторе, что позволяет скрыть трубы и избежать лишних элементов на виду;
- Сторона подключения (правая или левая) выбирается при заказе или монтаже;
- Термоголовка монтируется непосредственно на выходе клапана — удобно и быстро.
Важно: Термоголовка не входит в комплект и приобретается отдельно. Подходит модель с резьбой M30×1.5, соответствующая клапану Arbonia.
Как работает встроенный термовентиль?
Встроенный термовентиль регулирует объём горячей воды, поступающей в радиатор, в зависимости от температуры воздуха в помещении. Для этого используется термоголовка, установленная сверху.
Принцип действия:
- Внутри термоголовки находится сильфон, наполненный чувствительным веществом (жидкость или газ).
- При повышении температуры вещество расширяется, сжимает клапан и ограничивает подачу воды.
- При охлаждении — клапан вновь открывается, восстанавливая циркуляцию теплоносителя.
Таким образом, температура в комнате поддерживается автоматически, без постоянного ручного вмешательства. Термоголовка работает автономно, не требует питания и проста в обслуживании.
Типы термоголовок
- Механические — наиболее распространённые, работают без батареек;
- С выносным датчиком — используются при установке радиатора в нишу, за мебелью или шторами;
- Электронные — позволяют задавать режимы по времени, работают от батареек.
Температурная шкала на термоголовке условная — обычно 1–5, где «3» соответствует примерно 20°C. Уточнения по диапазонам указаны в документации конкретной модели.
Правила установки термоголовки
Корректное расположение термоголовки — ключ к точной работе встроенного вентиля. У Arbonia с 69 TVV установка происходит непосредственно сверху, но необходимо учитывать:
- Термоголовка должна быть ориентирована вбок или под углом, а не строго вертикально вверх;
- При установке в нишу или под глубоким подоконником рекомендуется использовать термоголовку с выносным датчиком;
- Монтаж удобнее всего выполнять до начала отопительного сезона;
- Для корректной установки: сначала откройте клапан, затем установите термоголовку в положении максимальной температуры и аккуратно зафиксируйте.
Сравнение: подключение 69 TVV и стандартное нижнее подключение
| Параметр | 69 TVV (Arbonia Ventil) | Стандартное нижнее подключение |
|---|---|---|
| Регулировка температуры | ✔️ Встроенный термовентиль | ❌ Требуется внешний клапан |
| Видимость труб | ✔️ Минимум видимых элементов | ❌ Трубы на виду |
| Установка термоголовки | ✔️ Быстрая, сверху | ❌ Требует дополнительного монтажа |
| Дополнительные фитинги | ❌ Не нужны | ✔️ Нужны клапаны, тройники |
| Эстетика | ✔️ Чистый внешний вид | ❌ Зависит от разводки |
Что важно учитывать при эксплуатации
- Установка термоголовки строго вертикально — нежелательна. В этом случае она улавливает тепло от радиатора, а не от воздуха в помещении;
- В однотрубных системах обязательно наличие байпаса;
- Термовентиль не является запорным устройством. Для полного перекрытия воды необходимы отдельные краны;
- При заклинивании штока термовентиля нельзя использовать силу или ударный инструмент;
- Все соединения должны быть герметичны, резьбы не перетянуты.
Ответы на часто задаваемые вопросы
Что означает подключение 69 ТВВ у Arbonia?
Подключение 69 ТВВ — это заводская модификация трубчатых радиаторов Arbonia с встроенным термостатическим вентилем, расположенным в верхнем коллекторе. Радиаторы с таким подключением используют нижнюю двухточечную схему (межосевое расстояние 50 мм). Управление температурой осуществляется с помощью термоголовки, которая монтируется прямо на корпус радиатора. Такая конструкция делает установку компактной, удобной и эстетически привлекательной.
Зачем нужен встроенный термовентиль?
Термостатический вентиль регулирует подачу горячей воды в радиатор в зависимости от температуры воздуха в помещении. Это позволяет автоматически поддерживать комфортную температуру, снижать расход тепла и исключать перегрев. Встроенный термовентиль освобождает от необходимости использовать внешние клапаны и фитинги, а система выглядит аккуратнее и надёжнее.
Нужно ли докупать термоголовку отдельно?
Да. Хотя радиатор с подключением 69 ТВВ уже содержит встроенный термовентиль, термоголовка поставляется отдельно. Это даёт покупателю выбор: механическая, электронная, с выносным датчиком и т.д. Главное — соответствие по резьбе: стандарт M30×1.5 подходит к большинству клапанов Arbonia.
Как правильно установить термоголовку на радиатор с подключением 69 ТВВ?
Установка производится сверху, на встроенный вентиль. Важно, чтобы термоголовка была установлена горизонтально или под углом, а не строго вертикально. В вертикальном положении она может улавливать тепло от коллектора, а не от воздуха в помещении, и преждевременно перекрыть поток. При установке в нишу или за мебелью лучше выбрать термоголовку с выносным датчиком.
Можно ли использовать подключение 69 ТВВ в однотрубной системе?
Да, такие радиаторы можно подключать в однотрубных системах. Однако обязательно необходимо предусмотреть байпас — это перемычка между входом и выходом радиатора. Она обеспечивает циркуляцию теплоносителя по стояку, даже если термовентиль перекрыт.
